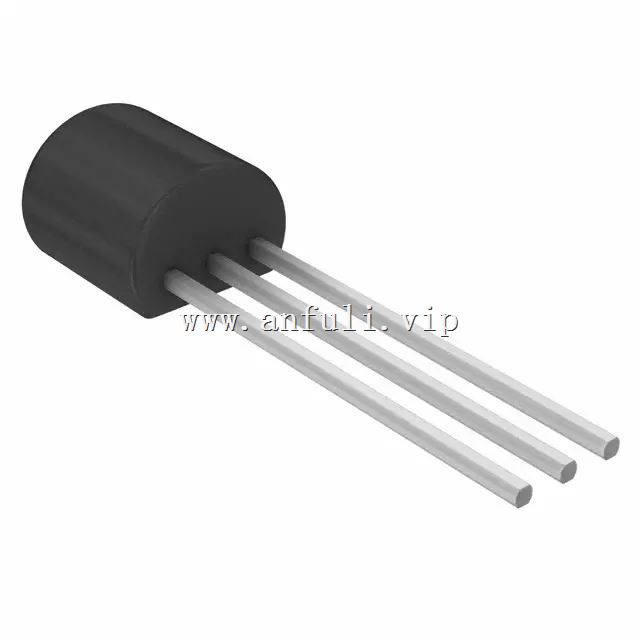

MOSFET单 ZVN1409ASTOB 晶体管FET

ZVN1409ASTOB介绍；

描述 MOSFET N-CH 90V 0.01A TO92-3

对无铅要求的达标情况 / 对限制有害物质指令(RoHS)规范的达标情况 无铅 / 符合限制有害物质指令(RoHS)规范要求

湿气敏感性等级（MSL） 1（无限）

详细描述 通孔 N 沟道 90V 10mA（Ta） 625mW（Ta） E-Line（TO-92 兼容）

类别 分立半导体产品

晶体管 - FET，MOSFET - 单

制造商 Diodes Incorporated

系列 -

包装 ? 带卷（TR） ?

零件状态 停產

FET 类型 N 沟道

技术 MOSFET（金属氧化物）

漏源电压（Vdss） 90V

电流 - 连续漏极（Id）（25°C 时） 10mA（Ta）

驱动电压（ Rds On， Rds On） 10V

不同 Id 时的 Vgs（th）（值） 2.4V @ 100μA

Vgs（值） ±20V

不同 Vds 时的输入电容（Ciss）（值） 6.5pF @ 25V

FET 功能 -

功率耗散（值） 625mW（Ta）

不同 Id，Vgs 时的 Rds On（值） 250 欧姆 @ 5mA，10V

工作温度 -55°C ~ 150°C（TJ）

安装类型 通孔

供应商器件封装 E-Line（TO-92 兼容）

封装/外壳 E-Line-3
